交流充电口

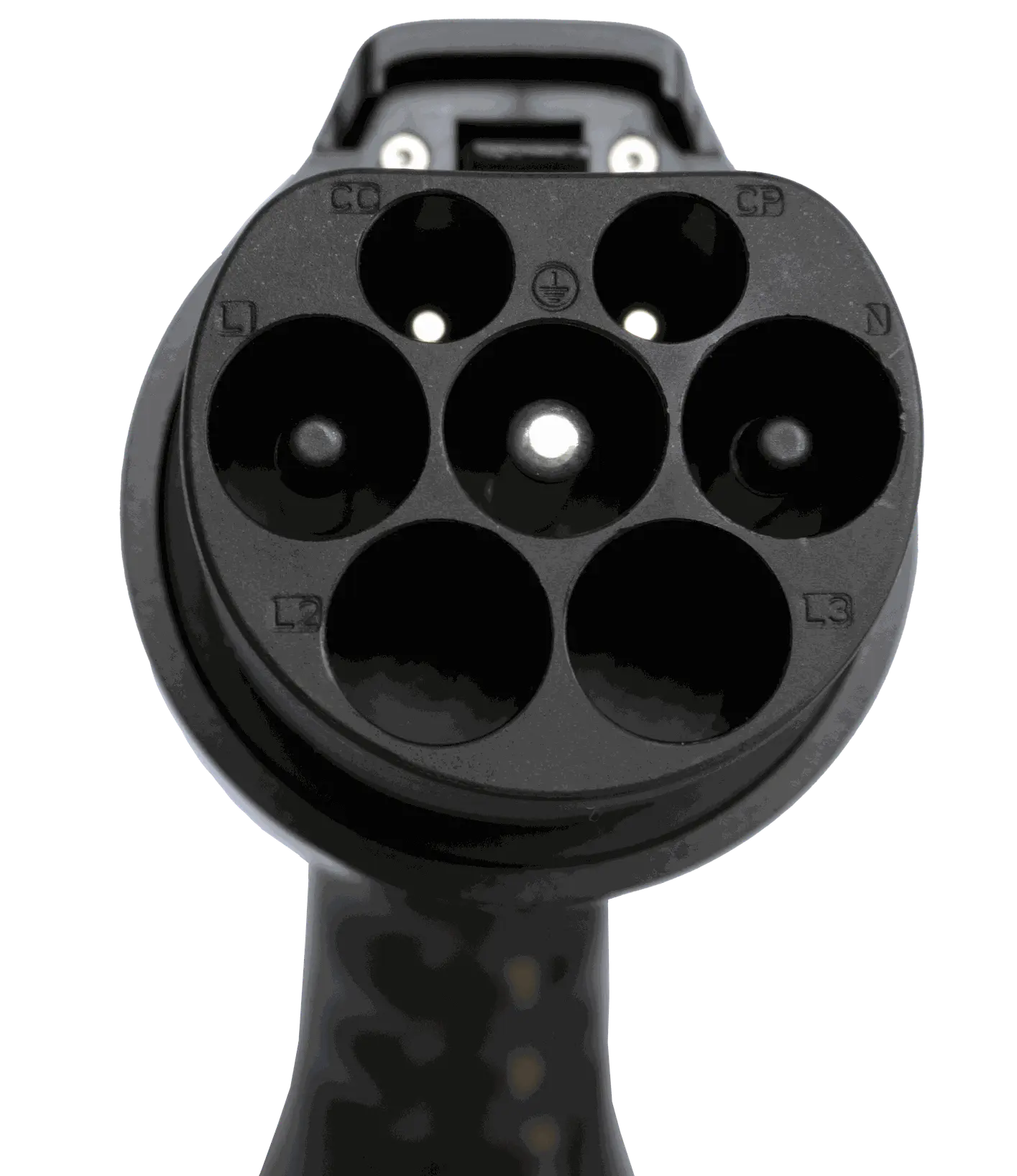

一、交流充电接口照片
交流充电枪一共7个孔，分别是CC、CP、L1、GND、N、L2、L3，其中7kW及7kW以下包括壁挂式充电桩和随车充在内的都只有CC、CP、L1、GND、N提供插针，只有11kW和21kW提供L2、L3插针。各插针的定义和作用分别是：CC用于插枪确认、CP用于充电控制、L1是相线（就是交流220V的火线）、GND是地线、N是中性线（就是交流220V的零线）。L2和L3也是相线，与L1一起接入交流380V，此时L1、L2、L3分别对应交流380V的三根相线。
二、交流充电接口的额定值（引自GB/T 20234.2-2015）
额定电压V | 额定电流A |
250 | 10/16/32 |
440 | 16/32/63 |
三、充电枪在没有插枪时是否有触电风险？
安装相关规定，充电桩在没有插到车辆的充电口之前，L1、L2、L3是没有电压输出的。此时CC、CP对零线对地线都没有电压或者有不超过30V的直流电压。
四、交流充电枪是否可以通用？
但凡具备国标慢充口的车辆均可适用。
五、为什么有的客户安装11kW交流充电桩后实际充电功率却只有3.5kW？
因为11kW交流充电桩的单相控制电流最大不超过16A，当插到只支持最大7kW充电功率的车辆时，充电桩最大输入电流只有16A，达不到32A。此时可以选择21kW交流充电桩，可向下兼容7kW和11kW。绝大部分家用或商用交流充电桩都是7kW的。
